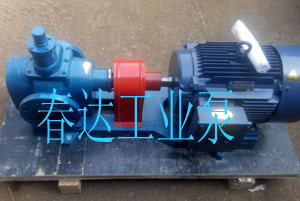

YCB圆弧泵采用输送泵的连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可淘汰渐开线齿轮输送泵。圆弧齿轮在两啮合齿廓间为一点连续接触，不会产生困油现象，解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低，并具有良好的节能效果。

　　本系列YCB圆弧泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。

　　泵设有阀作为超载保护，阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本阀不能作减压阀长期工作，需要时可在管路上另行安装。

　　YCB圆弧泵轴端密封设计为两种形式，一种为机械密封，一种是填料密封，可根据具体使用情况和用户要求确定。

　　YCB圆弧泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)，温度在300℃以下的具有润滑性的油料。不锈钢圆弧泵，可输送无润滑性的油料、饮料、低的液体。铜轮圆弧泵可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。

　　YCB圆弧泵在输油系统中可用作传输，增压泵;

　　在燃油系统中可用作输送，加压，喷射的燃油泵;

　　在液压传动系统中可用作提供液压动力的液压泵;

　　在一切工业领域中，均可作润滑油泵用。

　　※ 性能曲线图

 　　各型齿轮泵的性能参数，是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5～8×10-5m2/s(10～80cSt)范围内，超出这个范围则根据用户提出的性能参数要求另行确定。

　　各型齿轮泵性能参数中给出的排出压力是给出的大的工作压力值，在此范围内泵均能正常工作，其工作范围见图一。



※ 工作范围图

     YCB型泵外型、安装尺寸

型号	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	D	D1	D2	N-D3	4-D4	d
YCB0.6	180	30	45	107.5	66	125	91	70	35	187	80	92	φ25	φ100	φ75	4-M10	4-φ9	φ12
YCB1.6	208	32	55	118.5	80	150	115	90	50	208	79.7	95	φ32	φ120	φ90	4-φ14	4-φ11	φ14
YCB3.3	247.6	35	70	132.85	98	180	148	120	75	258	87.6	110	φ40	φ130	φ100	4-φ14	4-φ13	φ18
YCB4	260.6	35	80	134.8	108	180	148	120	75	263	92.6	115	φ50	φ140	φ110	4-φ14	4-φ13	φ18
YCB8	313	45	100	158.5	138	220	178	140	90	361	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB10	330	45	100	168.5	138	220	178	140	90	360	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB20	400	55	135	201	182	260	226	180	118	436.5	130.8	170	φ80	φ190	φ150	4-φ18	4-φ18	φ32
YCB25	430	55	135	216	182	260	226	180	118	436.5	130.8	170	φ100	φ210	φ170	4-φ18	4-φ18	φ32
YCB30	459	60	150	236	200	275	231	190	126	461	141	185	φ100	φ210	φ170	4-φ18	4-φ18	φ35
YCB40	500	70	175	251.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40
YCB50	493	70	175	246.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40

YCB型齿轮泵外型、安装尺寸及重量

型号	流量	A	B	C	D	E	F	G	H	J	K	M	φ1	φ2	φ3	n×φ4	n×φ5	重量
Model	m3/h																	Weight
YCB0.6-0.6	0.6	506	50	22.5	280	421	155	115	232	136	125	222	φ25	φ75	φ100	4×M10	4×φ14	38.5
YCB1.0-0.6	1	486.5			264	405	150		217			207
YCB1.6-0.6	1.6	547	63	27.5	303	455	155		243	156	150	222	φ32	φ90	φ120	4×φ14		43
YCB2.5-0.6	2.5
YCB3.3-0.6	3.3	644	76	35	344.5	544.5	180	128	298	198	180	266	φ 40	φ100	φ130		4×φ16	65
YCB5.0-0.6	5
YCB4.0-0.6	4	667.5	82	40	346	557						256	φ50	φ110	φ140			66
YCB6.0-0.6	6
YCB8.0-0.6	8	795	101	50	382	644	210	140	396	218	220	332	φ65	φ130	φ160			117
YCB12-0.6	12
YCB10-0.6	10	849	111		430	690												130
YCB15-0.6	15	808			392	652
YCB20-0.6	20	1009	132	29.5	566	845	255	165.8	471.5	270	260	380	φ80	φ150	φ190	4×φ18	4×φ18	216
YCB25-0.6	25	1100	147		603	904						385	φ100	φ170	φ210			223
YCB30-0.6	30	1125	147	35	646	954		196	517	295	275	400						288
YCB40-0.6	40	1214	161	42.5	673	1023	285	212	562	315	300	425	φ125	φ200	φ240	8×φ18	4×φ18	364
YCB50-0.6	50	1300	159	52.5	680	1080	310	237	590	240	300	476	φ125	φ200	φ240	8×φ18	4×φ18
