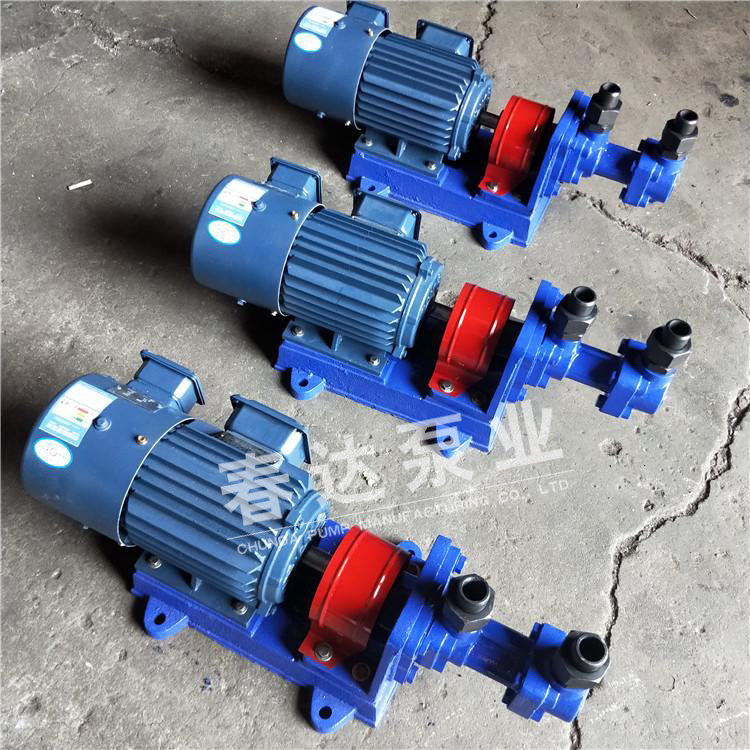

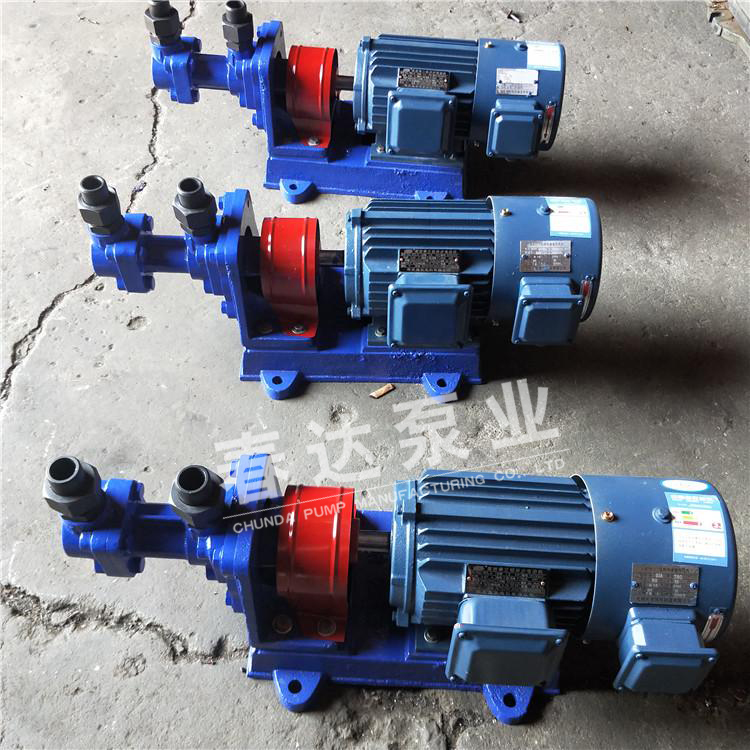

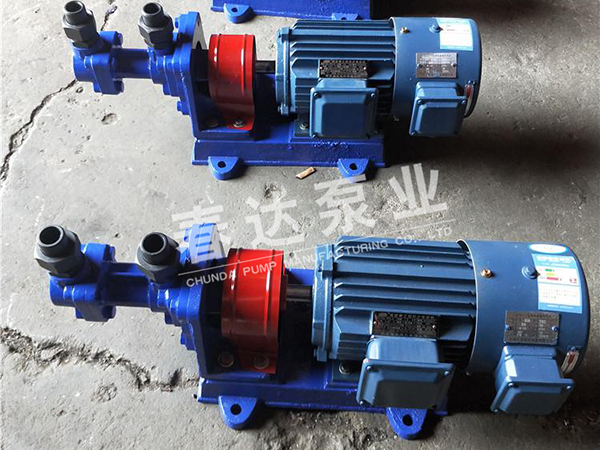

3G三螺杆泵

3G三螺杆泵是用来输送不含固体颗粒,无腐蚀性,具有润滑性能的介质。
供应商:泊头市春达泵业制造有限公司
产   地:河北省沧州市泊头市刘庄街
电话:0317-8291034
手机:13722741166

3G三螺杆泵详细介绍

  用途:3G三螺杆泵是用来输送不含固体颗粒,无腐蚀性,具有润滑性能的介质。

  介质温度:≤150°C

  粘度:3~760mm2/S

  压力:0.6~2.5Mpa

  流量:0.6~570m3/h11

  3G三螺杆泵特点:

  1.介质为直线连续输送、无搅拌、无脉动;

  2.振动小、噪音低;

  3.压力高、效率高;

  4.结构简单、拆装方便;

  5.体积小、重量轻;

  6.磨损轻微、寿命长。

  3G三螺杆泵结构形式:一般采用机械密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年,为顺时针旋转。

  材 质:

  主、从螺杆16MnCrS5,40Cr,45,38CrMoALA

  泵体:HT200,QT450-10,ZCuSn10Pl,ZG270-500

  3G三螺杆泵按泵的用途分类共分为5个系列

系列
代号


主要用途
性能范围
流量 m3/h
压力 Mpa
3G
输送3-20oE润滑油,
温度≤80℃,Lub oil visc3-20oE;temp≤80℃
0.6-570
2.5
3GR
输送3-50oE重质燃油,
温度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃
0.6-570
2.5
3Gr
输送1.2-5oE轻质燃油,
温度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃
0.6-570
1.6
3GW
输送高温加热燃油,
温度≤150℃,High temp feul heated oil;temp≤150℃
0.6-363
1.6
3GN
输送100oE高粘度油料,
温度≤80℃,High visc oil 100oE;temp≤80℃
0.6-636
2.5


































型号 排出压力 流量  转速n 必需汽蚀余量 rm 效率η % 电动机
 Mpa m3/h L/min r/min 功率kw 型号
25×4-46 1 0.8 13 1450 4 62 0.75 Y802-4
2.5 0.6 10 60.6 1.5 Y90L-4
30×4-46 1 1.6 26 1450 4.5 63.5 1.1 Y90S-4
2.5 1.2 20 61 2.2 Y100L1-4
36×4-46 1 2.8 46 1450 4.5 66 2.2 Y100L1-4
2.5 2.4 40 66.5 4 Y112M-4
42×4-46 1 4.8 80 1450 5 62 4 Y112M-4
2.5 4.2 70 73 5.5 Y132S1-4
1 10.5 175 2900 5.5 61 5.5 Y132S1-2
45×4-46 1 6.3 106 1450 5 70 3 Y100L2-4
2.5 5.9 99 74 7.5 Y132M-4
1 13.5 225 2900 5.5 60 7.5 Y132S2-2
60×4-46 1 15.5 255 1450 5 71.3 11 Y160M-4
2.5 14.5 245 74 15 Y160L-4
1 32 533 2900 5.5 63 18.5 Y160L-2
70×2-46 0.6 24 400 1450 5 71 7.5 Y132M-4
1 23.5 390 75 11 Y160M-4
70×4-46 1 24.5 408 1450 5 72.5 18.5 Y180M-4
2.5 23.5 392 79 30 Y200L-4
80×2-46 0.6 36.5 608 1450 5 72 11 Y160M-4
1 35 594 75.5 18.5 Y180M-4
1.6 34.5 575 76.5 22 Y180L-4
80×4-46 1 37 617 1450 5.5 72 30 Y200L-4
2.5 35 590 78.1 45 Y225M-4
100×2-46 0.6 72.5 1208 1450 5 73 22 Y180L-4
1 71 1183 77 37 Y225S-4
100×4-46 1 72.5 1208 1450 5.5 73 55 Y250M-4
2.5 70 1165 78.5 75 Y280S-4
S100×3-27 0.6 72 1196 1450 6 62 22 Y180L-4
1.6 70 1160 72 55 Y250M-4
2.5 69 1145 74 75 Y280S-4
S120×3-27 0.8 123 2055 1450 6 74.5 55 Y250M-4
1.5 120 2010 76 90 Y280M-4
2.5 115 1920 78.5 132 Y315M-4











3G型三螺杆泵性能参数表

  各型螺杆泵的性能参数,是在介质粘度为75cst时的确定的。性能参数表中给出的参数值适用于介质粘度为3-760cst范围内,超出这个范围则根据用户提出的性能参数要求另行确定。

  各型螺杆泵性能参数中给出的排出压力是大工作压力值,在此范围内均能正常工作,其工作范围风图。

3G30×4外形及安装尺寸

泵型号

机座号

L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 H1 H2 H3 n-d D1×G1 D2×G2
30×4 90L 665 383 95 35 82 138   250 210 160 155 274 140 15 4-φ14 φ32×φ44 φ25×φ34
100L 703 393 95 40 87 138   250 210 160 180 274 140 15 4-φ14 φ32×φ44 φ25×φ34
112M 729 391 95 40 87 138   250 210 160 190 274 140 15 4-φ14 φ32×φ44 φ25×φ34

3G25×4、3G36×4外形及安装尺寸

泵型号

机座号

L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 H1 H2 H3 n-d D1×G1 D2×G2
25×4 80
90S
90L
100L
583
608
643
665

340
380
380
415

200
250
250
265

70
65
65
75

29
29
29
29

125
125
125
125

95.5
90.5
90.5
101.5

280
280
280
305

240
240
240
265

240
240
240
265

150
160
160
160

255
265
265
315

160
160
160
170

20
20
20
20

4-φ15
4-φ15
4-φ15

φ25×φ34
φ25×φ34
φ25×φ34
φ20×φ34
φ20×φ34
φ20×φ34
36×4 100L
112M
132S

770
790
865

438
438
518
298
298
368

70
70
75

44
44
44

168
168
168

112
117
117

330
350
380

290
310
340

290
310
340

180
190
210
337
345
375
192
192
192
20
20
20
4-φ19
4-φ19
4-φ19
φ50×φ59
φ50×φ59
φ50×φ59
φ40×φ50
φ40×φ50
φ40×φ50

泵型号

机座号

L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 B5 H1 H2 H3 n-d
42×4 112M
132S
160M

840
917
1043

725
765
890

420
460
590

150
150
150
41
41
41

158
158
158
50
50
50

410
450
480

350
390
420
270
270
270
176
176
176
190
210
265
343
385
455
190
202
230
35
35
35
4-φ25
4-φ25
4-φ25

泵型号 D1 F1 G1×G1 n1-M1 D2 F2 G2×G2 n2-M2
42×4 65 130 128×128 4-M12 φ40 φ108 118×118 4-M16







泵型号

机座号
L1
L2
L3
L4
L5
L6
B1
B2
B3
B4
B5
B6
H1
H2
H3
n-d
45×4
Y100L
Y132S
Y132M
Y160M

890
985
1025
1119

740
809
838
932
472
518
538
610

145
145
145
160

209
209
209
209

85
85
85
73.5

325
380
380
429

285
340
340
389
285
340
340
340
130
130
130
130
140
140
140
140

180
210
210
265
350
400
400
470
205
217
217
245
25
25
25
25
4-φ18
4-φ18
4-φ18
4-φ18
60×4
Y160M
Y160L
Y200L

1297
1342
1475
1017
1061
1157.5
700
700
757.5
178
178
183
285
285
285
100
100
100

460
460
525
410
410
475

370
370
370

170
170
170

175
175
175

265
265
310
585
585
585

270
270
310

30
30
30

4-φ23
4-φ23
4-φ23
70×2
Y132M
Y160M

1199
1289
930
1012
587
652

159
160

165
165
71
71

420
465
380
425

380
380

170
170

170
170

210
265
458
500

275
275

30
30

4-φ23
4-φ23
70×4
Y180M
Y200L

1404
1509

1199
1277

780.5
795

230.5
230.5
305
305

145
145

495
540

455
500

380
380

170
170

170
170

285
310

540
585

290
310

30
35

4-φ23
4-φ23
80×2
Y160M
Y180M

1244
1308

1043
1092

663
707

165
165

204
204

110
110

470
480

430
440

430
440

190
190

190
190

265
285

505
540

280
290

30
30

4-φ23
4-φ23
80×4
Y200L
Y225M

1570
1640

1241
1297

826
875

204
204

360
360

145
145

525
580

475
530

410
410

190
190

190
190

315
345

585
640

310
335

30
30

4-φ23
4-φ23
100×2
Y180L
Y225S

1513
1623

1265
1336

821
865

195
195

254
254

140
140

520
595

460
535

460
460

220
220

220
220

285
345

580
640

330
335

30
30

4-φ23
4-φ23

3G100×4外形及安装尺寸

泵型号

机座号

L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 B5 B6 B7 H1 H2 H3 n-d
100×4 Y250M-4
Y280S-4
1993
2043
1590
1659
506
548

507
549

262
262

233
233

444
444

650
705

520
520

590
645

460
460

220
220

220
220

385
410

685
750

360
390

30
30
6-φ27
6-φ27

泵型号 D1 E1 F1 G1 n1-d1 D2 E2 F2 G2 n2-d2
45×4 φ65 φ110 φ130 φ160 4-φ13.5 φ50 φ102 φ125 φ165 4-φ17.5
60×4 φ100 φ148 φ170 φ210 4-φ17.5 φ65 φ122 φ145 φ185 8-φ17.5
70×2 φ100 φ140 φ170 φ205 8-φ18 φ65 φ120 φ145 φ180 8-φ18
70×4 φ100 φ140 φ170 φ205 8-φ18 φ65 φ120 φ145 φ180 8-φ18
80×2 φ125 φ175 φ200 φ235 8-φ18 φ80 φ135 φ160 φ195 8-φ18
80×4 φ125 φ175 φ200 φ235 8-φ18 φ80 φ135 φ160 φ195 8-φ18
100×2 φ150 φ215 φ240 φ275 8-φ18 φ100 φ170 φ200 φ235 8-φ18
100×4 φ150 φ215 φ240 φ275 8-φ18 φ100 φ170 φ200 φ235 8-φ18
