  • RY型风冷式导热油泵
RY型风冷式导热油泵

RY风冷式导热油泵为单级悬臂式结构分为脚支撑和支撑,泵的进口为轴向吸入,出口为垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。

全国热线

13722741166

  RY风冷式导热油泵结构简介:

  RY风冷式导热油泵为单级悬臂式结构分为脚支撑和支撑,泵的进口为轴向吸入,出口为垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。

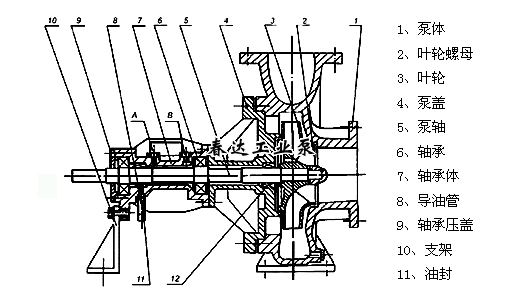

  RY风冷式导热油泵主要由壳体、转子、轴承、密封等部分组成,采用填料密封结构,附加耐温油封,起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。

  RY风冷式导热油泵该泵从设计上改变了传统的热油泵结构,采用自然散热的冷却方式,减少了泵的体积,使结构简单,节约运行费用, 。

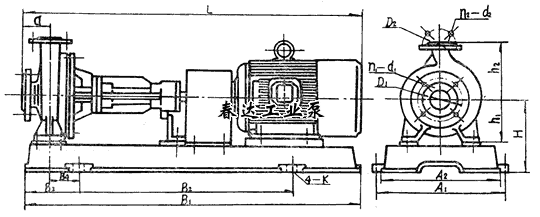

泵型号 A1 A2 B1 B2 B3 B4 a H h1 h2 D1 D2 n1-d1 n2
-d2
K L
20-20-100 220 195 535 300 117 86 52 120 80 100 65 65 4-φ12 4
-φ12
φ16 537
20-20-125 75 60 125 85 115 607.5
25-25-160 300 280 680 410 120 70 75 170 110 150 85 85 4-φ14 4
-φ14
φ20 623
32-32-160 180 120 130 100 100 4-φ16 4
-φ16
647
40-25-160 125 100 4-φ18 4
-φ14
670
50-32-160 400 370 970 600 165 90 85 227 132 160 125 100 4-φ18 4
-φ18
φ25 895
50-32-200 80 255 160 180 965
65-40-200 100 145 110 985
65-50-160 80 227 132 160 125 965
50-32-250 440 410 1150 740 205 115 100 270 180 225 125 100 4-φ18 4
-φ18
φ25 1070
80-50-200 110 250 160 200 160 125 1100
65-40-250 490 460 1280 840 220 130 100 285 180 225 145 110 4-φ18 4
-φ18
φ28 1300
80-50-250 125 160 125 8-φ18 4
-φ18
1325
100-65-200 100 180 145 1300
65-40-315 550 510 1430 940 245 140 125 305 200 250 145 110 4-φ18 4
-φ18
φ28 1432
100-65-250 180 145 8-φ18 1450
125-100-200 670 630 1630 1060 285 180 125 335 200 280 210 180 8-φ18 8
-φ18
φ28 1630
125-100-250 140 360 225 1673
80-50-315 1830 1200 315 200 125 390 160 125 4
-φ18
1700
100-65-315 180 145 1700
150-150-200 150 315 240 240 8
-φ23
1732
200-150-400 160 480 315 450 295 240 8-φ23 8
-φ23
1850
250-200-400 860 1010 2150 1200 525 350 200 630 400 470 385 320 12-φ33 12
-φ30
φ35 2321
250-200-500 680 450 540 2572
